Замена перепускных труб ЦВД турбоагрегата ТЭЦ-3 - ОАО «Тверские коммунальные системы»

Описание работ:

Согласно договору специалистами экспертной организации ООО «СпецЭнергоПром» осуществлено техническое руководство по замене и наладке опорно-подвесной системы (ОПС) пароперепускных труб ЦВД турбины ст.№1 Тверской ТЭЦ-3 ООО «Тверская генерация». После замены пароперепускных труб ЦВД проведено измерение фактической трассировки трубопровода с расположением опор, подвесок и ИТП. Все опоры выставлены и смонтированы согласно проекту. Высоты пружин выставлены согласно проектным значениям. Расчёт показал правильность выполненного проекта. По результатам анализа выполненных прочностных расчётов, уровень напряжений от всех нагружающих факторов в рабочем и холодном состоянии трубопровода не превышает допускаемых значений напряжений и удовлетворяет «Нормам расчёта на прочность» на расчётный ресурс эксплуатации трубопровода. На основании результатов обследования и расчётов на прочность и самокомпенсацию, пароперепускные трубы ЦВД (рег.№2271) турбины ст.№1 Тверской ТЭЦ-3 ООО «Тверская генерация» находятся в удовлетворительном состоянии и могут быть допущены к эксплуатации при проектных параметрах среды.

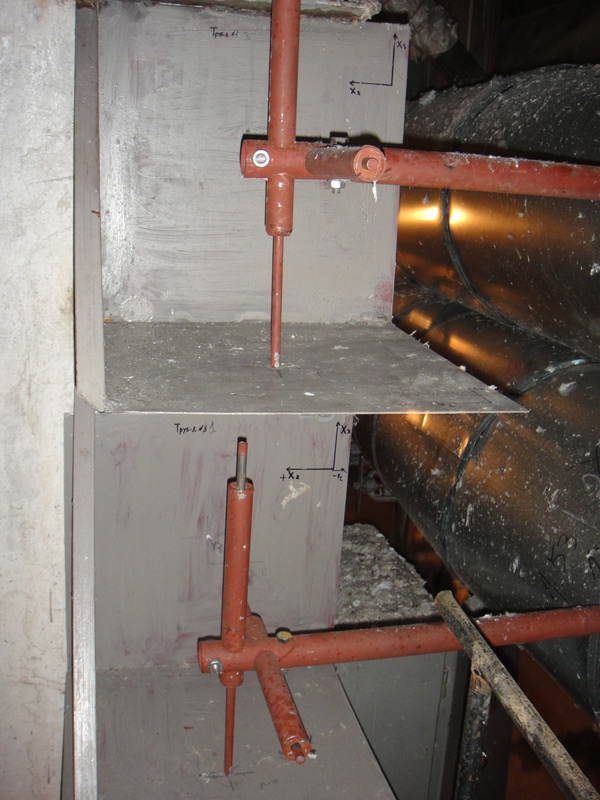

Индикатор тепловых перемещений №1 и №3

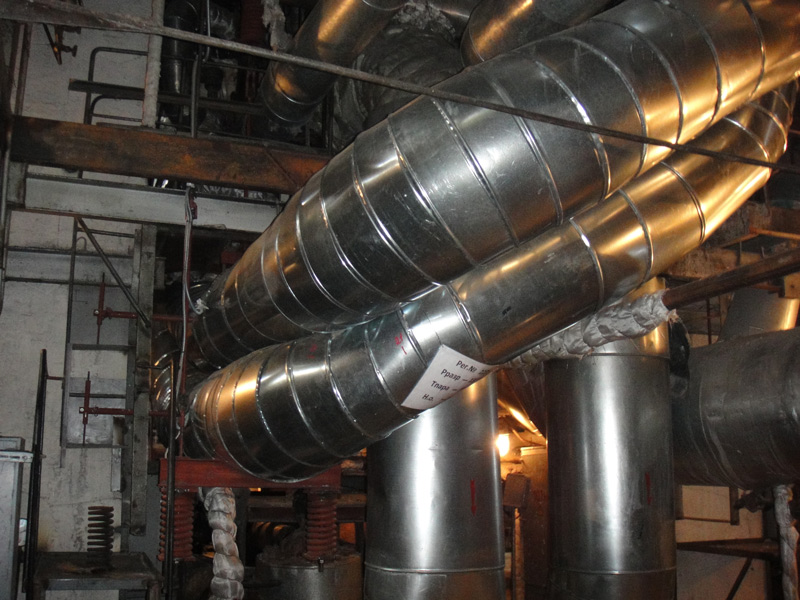

Общий вид. Индикатор тепловых перемещений №2 и №4, пружинная подвеска №2

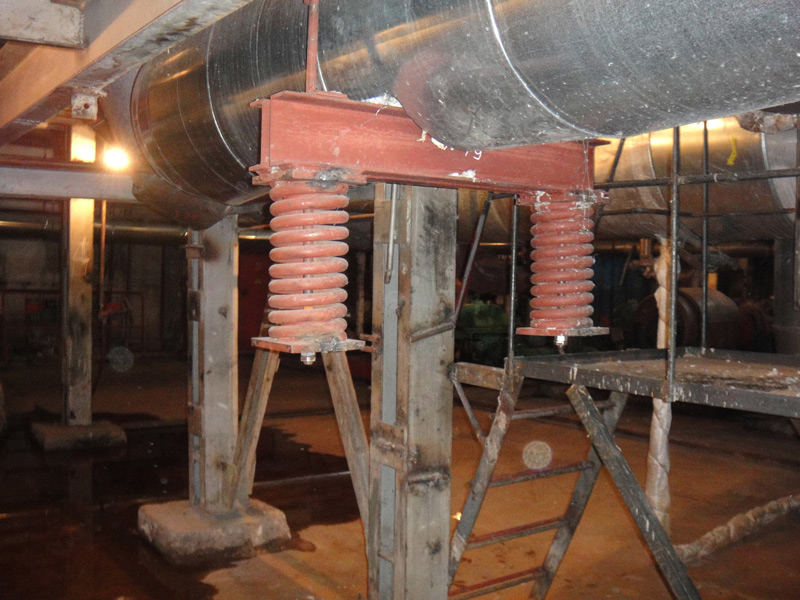

Пружинная подвеска №1

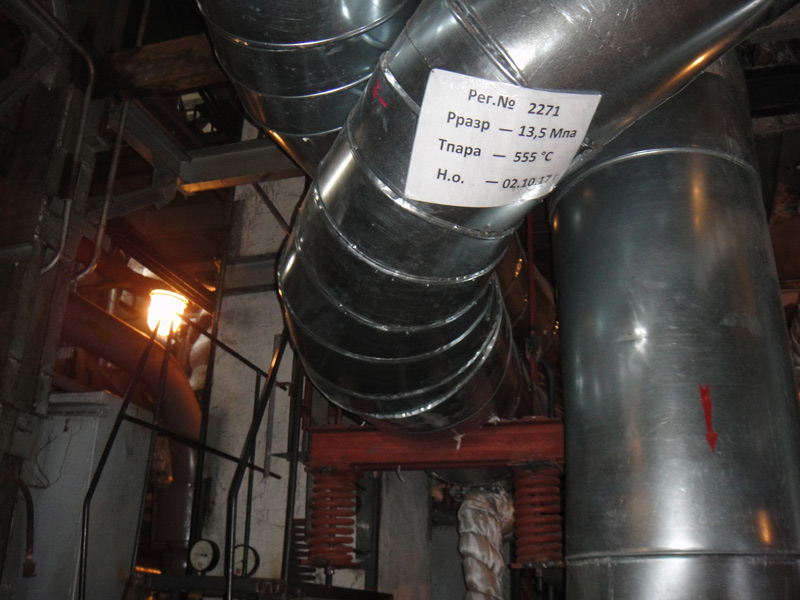

Пружинная подвеска №2 нижней трубы №4 пароперепускных труб ЦВД (рег.№2271)

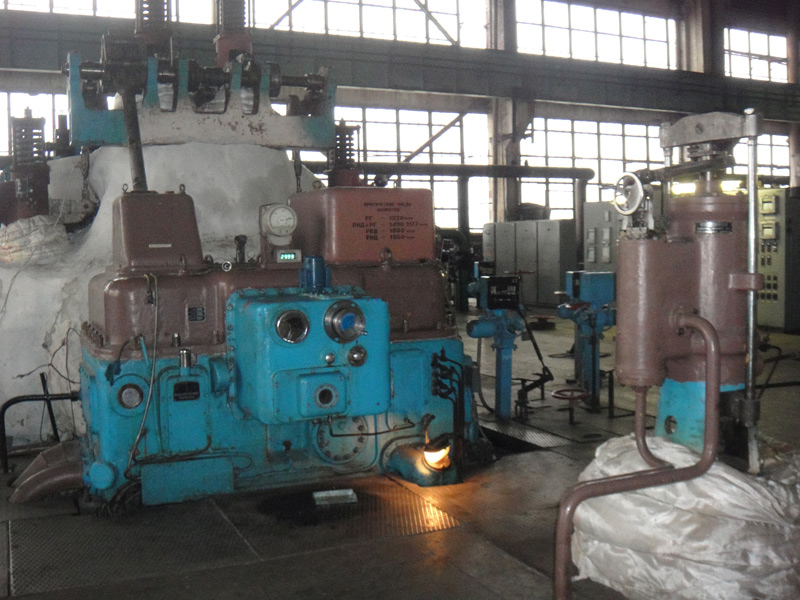

Общий вид турбины ст.№1
